鴻軒數控科技為了讓企業降低生產成本，專門研發了一款具有性價比的數控排刀機價格5.5萬起
全國免費咨詢及訂購熱線: 4008 633 613
鴻軒數控科技為了讓企業降低生產成本，專門研發了一款具有性價比的數控排刀機價格5.5萬起
CNC數控排刀機的用途
CNC數控排刀機是針對中小型精密復雜零件而設計的、高精度、高性能的精密加工機床，配備臺灣原裝齒輪動力軸、可進行高精度、高效率的加工，機床總體布局緊湊，占地面積小，獨立主軸單元，溫升快，機床精度穩定，響應快，精度高
適合銅鋁不銹鋼等有色金屬的高速加工
加工精度：±0.003
核心參數
技術參數： |  |
主軸最高轉速：6000rpm | |
加工范圍 最大回傳直徑：280mm | |
最大加工直徑（盤類） : 260mm | |
| 最大加工直徑（軸類） : 25mm | |
最大加工工件長度 ： 100mm | |
| 最大棒科通孔直徑 ： 25mm | |
| X軸有效行程 ： 850mm |
產品細節
| 高級鋼板烤漆 壽命顯著延長 整機采用鈑金框架結構，優質冷軋鋼板，重量輕，強度高 兼具韌性、硬、剛的優良力學性能 |

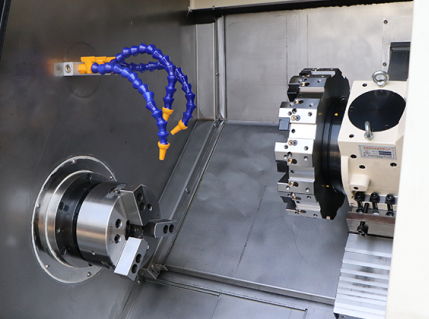

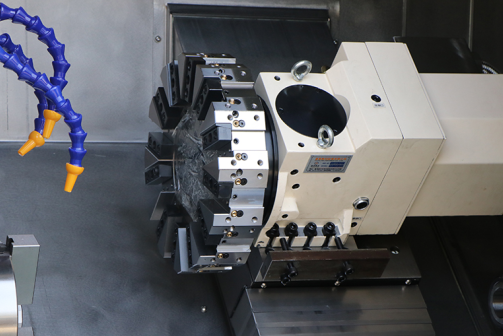

進口刀塔 臺灣8工位伺服刀塔 端面和側面可配動力頭 可以實現端面和側面的鉆孔，攻牙及銑扁加工 適合有色金屬復雜工藝一次成型加工 |
|

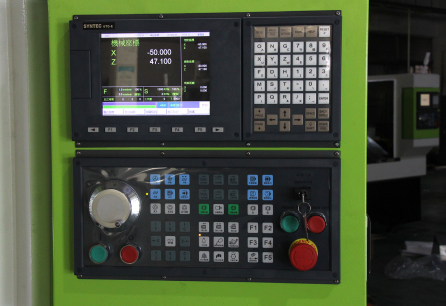

 | 12英寸控制器 使用臺灣新代控制系統，可自定義編程和調用宏程序 G指令快速定位,可設置主軸最高轉速限制 可實現單一富士通程序呼叫，精車削循環 可以跟據用戶需求定制控制系統如：法那科、西門子等 產品出廠時會配備車床程序指令操作說明書 |
潤滑/冷卻系統 采用臺灣潤滑油泵自動潤滑系統 搭建了完整的潤滑系統可實現切削液回收再利用 采用國內知名品牌的冷卻水泵卻保機床長時間無故障運行 |  |

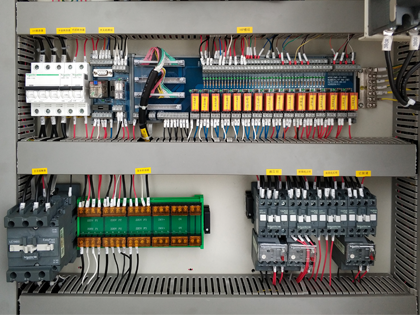

 | 伺服控制電路系統 符合ISO9001的布線標準 線路標注精晰明了方便目后維護升級 配置了多個保護裝置卻保我們加工的順利運行 配備了USB和以太網接口 |
| 加工范圍 | |
| 最大回轉直徑 | 280MM |
| 最大加工直徑（盤類） | 260MM |
| 最大加工直徑（軸類） | 25MM |
| 最大加工工件長度 | 100MM |
| 最大棒料通孔直徑 | 25MM |
| 行程 | |
| X軸有效行程（直徑） | 600MM |
| Z軸有效行程 | 180MM |
| 主軸 | |
| 主軸鼻端形式 | A2-4 |
| 主軸最高轉速 | 5000RPM |
| 主軸通孔直徑 | 36MM |
| 主軸馬達功率 | 3.0KW/4.0KW |
| 液壓卡盤及回轉油缸規格 | 4寸 |
| 進給 | |
| 快速移動速率X/Z | 24M/MIN |
| X/Z軸伺服電機 | 絕對值伺服電機0.85KW |
| 精度 | |
| 定位精度 | ±0.005 |
| 重復定位精度 | ±0.005 |
| 尺寸重量 | |
| 外型尺寸 | 1800×1500×1850MM |
| 重量 | 2300KG |
標準配置明細
| 1 | KND1000T總線型系統（凱恩帝） | 6 | 自動潤滑系統 |
| 2 | KND絕對值伺服電機0.85KW/0.85KW | 7 | 切屑液系統 |
| 3 | 美時科3.0KW電機/變頻器 | 8 | 機床照明LED工作燈 |
| 4 | 剛性功牙 | 9 | 豪華雙色警示燈 |
| 5 | USB和以太網接口 | 10 | 工具箱和隨機技術文件 |
主要部件品牌及規格
| 序號 | 部件名稱 | 制造商 | 品牌來源地 | 規格 |
| 1 | 機身 | 鴻軒 | 中國 | 36ZF |
| 2 | 主軸 | 羅煜 | 臺灣 | A2-4 |
| 3 | 滾珠絲桿 | HIWIN/PMI | 臺灣 | PMIC3級3210 |
| 4 | 直線導軌 | HIWIN/PMI | 臺灣 | HIWINH級25/25 |
| 5 | 軸承 | NSK | 日本 | 20/47 |
| 6 | 聯軸器 | 德國 | R+W | |
| 7 | 控制系統 | KND（凱恩帝） | 中國 | 1000T |
| 8 | 主軸伺服單元 | 美時科 | 中國 | 3.0KW |
| 9 | 兩軸伺服單元 | KND | 中國 | 0.85KW/0.85KW |
| 10 | 潤滑油泵 | 中國 | 2.0L | |
| 11 | 冷卻水泵 | 洛凱/明澤 | 中國 | 180W |
隨機技術文件清單
1.機床使用說明書（含機械和電氣部分） 2.系統操作編程維護說明書 3.合格證明書 4.裝箱單
