主要針對軸類零件高剛性切削的需求
可以滿足從300mm以內的短軸到1000mm的長軸高性能加工，比如淬火料加工，成型刀加工，環面槽加工等。

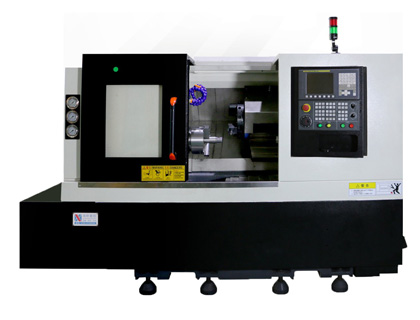

108H尾座機-(尾座可以拆卸)
全國免費咨詢及訂購熱線: 4008 633 613
主要針對軸類零件高剛性切削的需求
可以滿足從300mm以內的短軸到1000mm的長軸高性能加工，比如淬火料加工，成型刀加工，環面槽加工等
108H尾座機-(尾座可以拆卸)
| 加工范圍 | ||||||||||||||||||||||||||||
| 最大回轉直徑 | 500MM | |||||||||||||||||||||||||||
| 最大加工直徑（盤類） | 480MM | |||||||||||||||||||||||||||
| 最大加工直徑（軸類） | 51MM | |||||||||||||||||||||||||||
| 最大加工工件長度 | 400MM | |||||||||||||||||||||||||||
| 最大棒料通孔直徑 | 51MM | |||||||||||||||||||||||||||
| 行程 | ||||||||||||||||||||||||||||
| X軸有效行程（直徑） | 460MM | |||||||||||||||||||||||||||
| Z軸有效行程 | 350MM | |||||||||||||||||||||||||||
| 主軸 | ||||||||||||||||||||||||||||
| 主軸鼻端形式 | A2-6 | |||||||||||||||||||||||||||
| 主軸最高轉速 | 3500RPM | |||||||||||||||||||||||||||
| 主軸通孔直徑 | 56MM | |||||||||||||||||||||||||||
| 主軸馬達功率 | 7.5.0KW/11.0KW | |||||||||||||||||||||||||||
| 液壓卡盤及回轉油缸規格 | 8寸/10寸 | |||||||||||||||||||||||||||
| 進給 | ||||||||||||||||||||||||||||
| 快速移動速率X/Z | 24M/MIN | |||||||||||||||||||||||||||
| X/Z軸伺服電機 | 1.3KW/1.8KW | |||||||||||||||||||||||||||
| 刀塔 | ||||||||||||||||||||||||||||
| 刀塔規格 | 臺灣12工位伺服刀塔 | |||||||||||||||||||||||||||
| 精度 | ||||||||||||||||||||||||||||
| 定位精度 | ±0.005 | |||||||||||||||||||||||||||
| 重復定位精度 | ±0.003 | |||||||||||||||||||||||||||
| 尺寸重量 | ||||||||||||||||||||||||||||
| 外型尺寸 | 2150×1500×1850MM | |||||||||||||||||||||||||||
| 重量 | 3600KG | |||||||||||||||||||||||||||
| 加工范圍 | |||||||||||||||||||||||
| 最大回轉直徑 | 500MM | ||||||||||||||||||||||
| 最大加工直徑（盤類） | 480MM | ||||||||||||||||||||||
| 最大加工直徑（軸類） | 51MM | ||||||||||||||||||||||
| 最大加工工件長度 | 400MM | ||||||||||||||||||||||
| 最大棒料通孔直徑 | 51MM | ||||||||||||||||||||||
| 行程 | |||||||||||||||||||||||
| X軸有效行程（直徑） | 460MM | ||||||||||||||||||||||
| Z軸有效行程 | 350MM | ||||||||||||||||||||||
| 主軸 | |||||||||||||||||||||||
| 主軸鼻端形式 | A2-6 | ||||||||||||||||||||||
| 主軸最高轉速 | 3500RPM | ||||||||||||||||||||||
| 主軸通孔直徑 | 56MM | ||||||||||||||||||||||
| 主軸馬達功率 | 7.5.0KW/11.0KW | ||||||||||||||||||||||
| 液壓卡盤及回轉油缸規格 | 8寸/10寸 | ||||||||||||||||||||||
| 進給 | |||||||||||||||||||||||
| 快速移動速率X/Z | 24M/MIN | ||||||||||||||||||||||
| X/Z軸伺服電機 | 1.3KW/1.8KW | ||||||||||||||||||||||
| 刀塔 | |||||||||||||||||||||||
| 刀塔規格 | 臺灣12工位伺服刀塔 | ||||||||||||||||||||||
| 精度 | |||||||||||||||||||||||
| 定位精度 | ±0.005 | ||||||||||||||||||||||
| 重復定位精度 | ±0.003 | ||||||||||||||||||||||
| 尺寸重量 | |||||||||||||||||||||||
| 外型尺寸 | 2150×1500×1850MM | ||||||||||||||||||||||
| 重量 | 3600KG | ||||||||||||||||||||||
| 三．標準配置明細 | |||||||||||||||||||||||
| 1 | 新代21TA | 6 | 自動潤滑系統 | ||||||||||||||||||||
| 2 | 全封閉防護罩 | 7 | 切屑液系統 | ||||||||||||||||||||
| 3 | 11.0KW/15.0KW | 8 | 機床照明LED工作燈 | ||||||||||||||||||||
| 4 | 剛性功牙 | 9 | 豪華雙色警示燈 | ||||||||||||||||||||
| 5 | USB和以太網接口 | 10 | 工具箱和隨機技術文件 | ||||||||||||||||||||
| 四．選配部件及價格 | |||||||||||||||||||||||
| 序號 | 選配項目 | ||||||||||||||||||||||
| 1 | 自動接料，送料裝置 | ||||||||||||||||||||||
| 2 | 自動排銷級 | ||||||||||||||||||||||
| 3 | 油浴式自動送料機 | ||||||||||||||||||||||
| 4 | / | ||||||||||||||||||||||
| 5 | / | ||||||||||||||||||||||
| 五．主要部件品牌及規格 | |||||||||||||||||||||||
| 序號 | 部件名稱 | 制造商 | 品牌來源地 | 規格 | |||||||||||||||||||
| 1 | 機身 | 鴻軒 | 中國 | 108H | |||||||||||||||||||
| 2 | 主軸 | 健春 | 臺灣 | A2-6 | |||||||||||||||||||
| 3 | 滾珠絲桿 | HIWIN/PMI | 臺灣 | 4012 | |||||||||||||||||||
| 4 | 直線導軌 | HIWIN/PMI | 臺灣 | 滾柱線軌35/45 | |||||||||||||||||||
| 5 | X軸絲杠軸承 | NACHI | 日本 | NACHI (30×62-5個) | |||||||||||||||||||
| 6 | Z軸絲杠軸承 | NACHI | NACHI (30×62-4個) | ||||||||||||||||||||
| 7 | 聯軸器 | 德國 | |||||||||||||||||||||
| 8 | 控制系統 | 新代21TA | 臺灣 | ||||||||||||||||||||
| 9 | 主軸伺服單元 | 上海丹馬 | 中國 | 7.5KW/11.0KW | |||||||||||||||||||
| 10 | 兩軸伺服單元 | 安川 | 日本 | 1.8KW/1.3KW | |||||||||||||||||||
| 11 | 刀塔 | 臺嘉 | 臺灣 | TJ80-12T工位 | |||||||||||||||||||
| 12 | 潤滑油泵 | 臺灣 | 1.5L | ||||||||||||||||||||
| 13 | 冷卻水泵 | 洛凱/明澤 | 中國 | ||||||||||||||||||||
| 六．隨機技術文件清單 | |||||||||||||||||||||||
| 1 | 機床使用說明書（含機械和電氣部分） | ||||||||||||||||||||||
| 2 | 系統操作編程維護說明書 | ||||||||||||||||||||||
| 3 | 合格證明書 | ||||||||||||||||||||||
| 4 | 裝箱單 | ||||||||||||||||||||||
