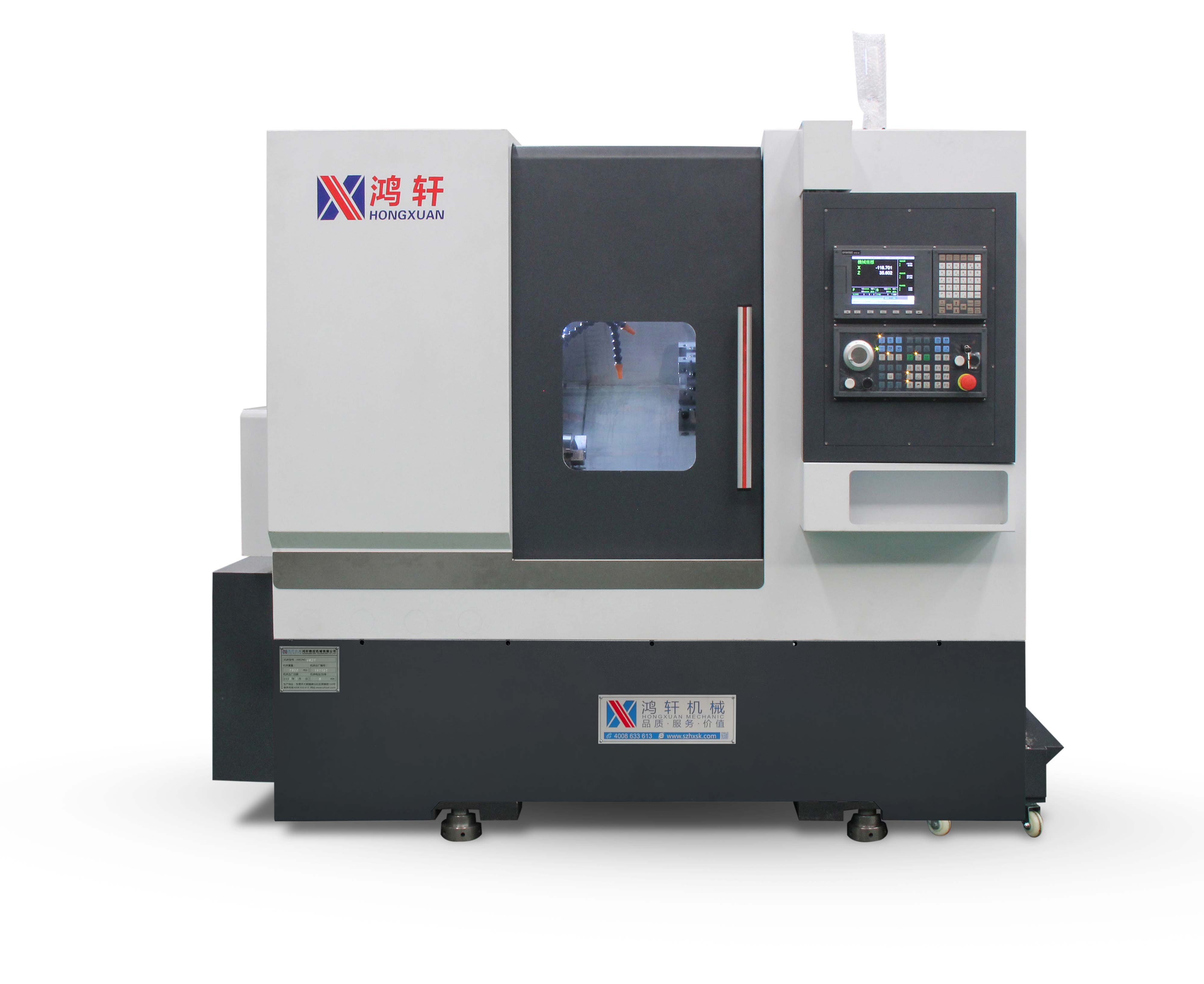

HXCNC-46ZD數控刀塔機

產品簡介：

HXCNC-46ZD數控刀塔機是鴻軒數控46型數控車床中的一款刀塔機。這款刀塔機光機重量約為3000KG，是一體式鑄件35°斜身機身，可以很好的確保加工過程中的鋼性和穩定的高精度加工。46ZD刀塔機的操作系統為新代22TA-E，運行操作方面都表現得極為優秀。在加工工件方面最大加工長度為280mm、最大棒料通孔直徑為Φ45mm、盤類件的最大加工直徑為450mm，可以滿足很多規格的產品高精度加工。

產品詳情
參數/服務
外觀細節

全國免費咨詢及訂購熱線: 4008 633 613

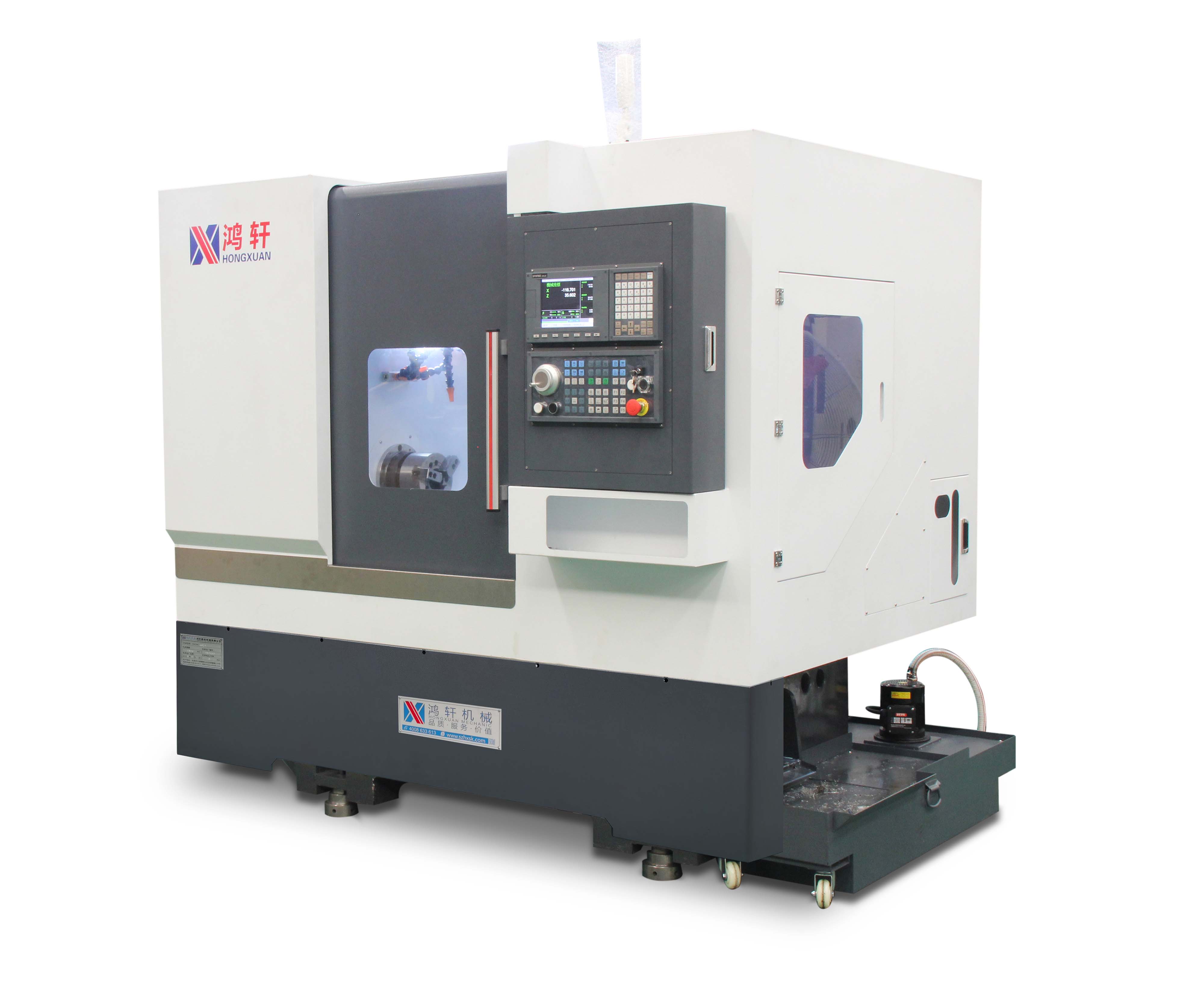

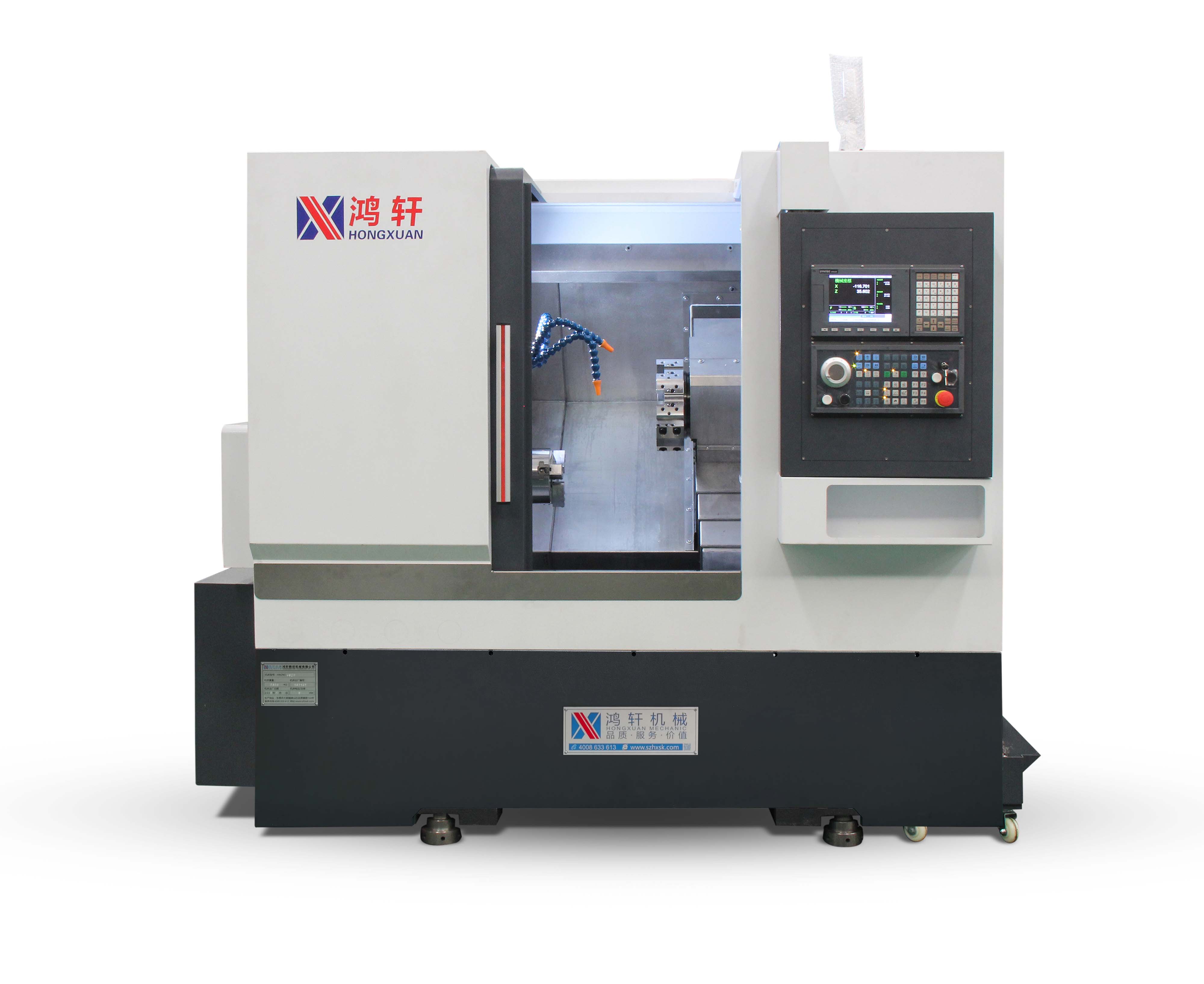

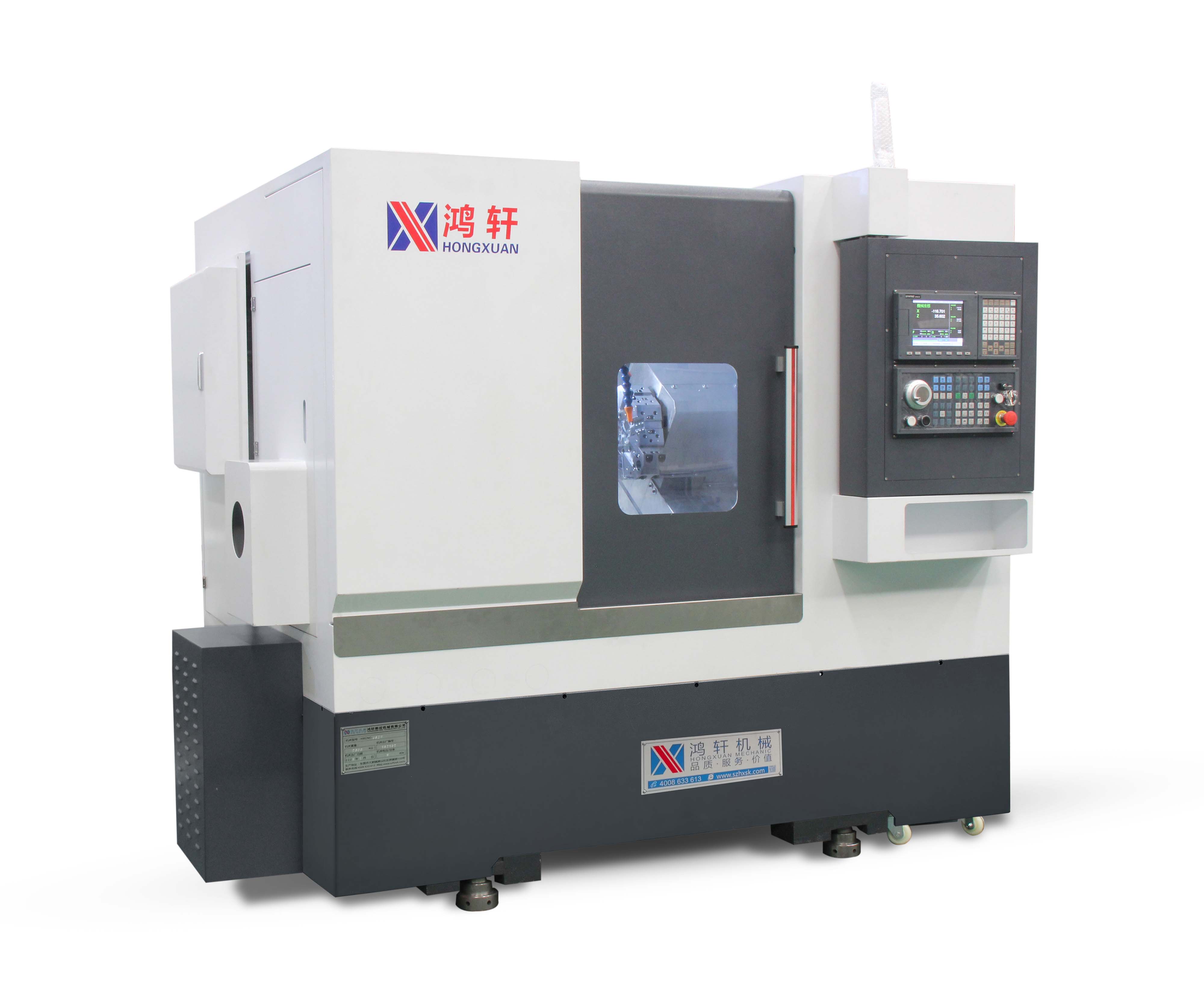

HXCNC-46ZD刀塔機詳情圖

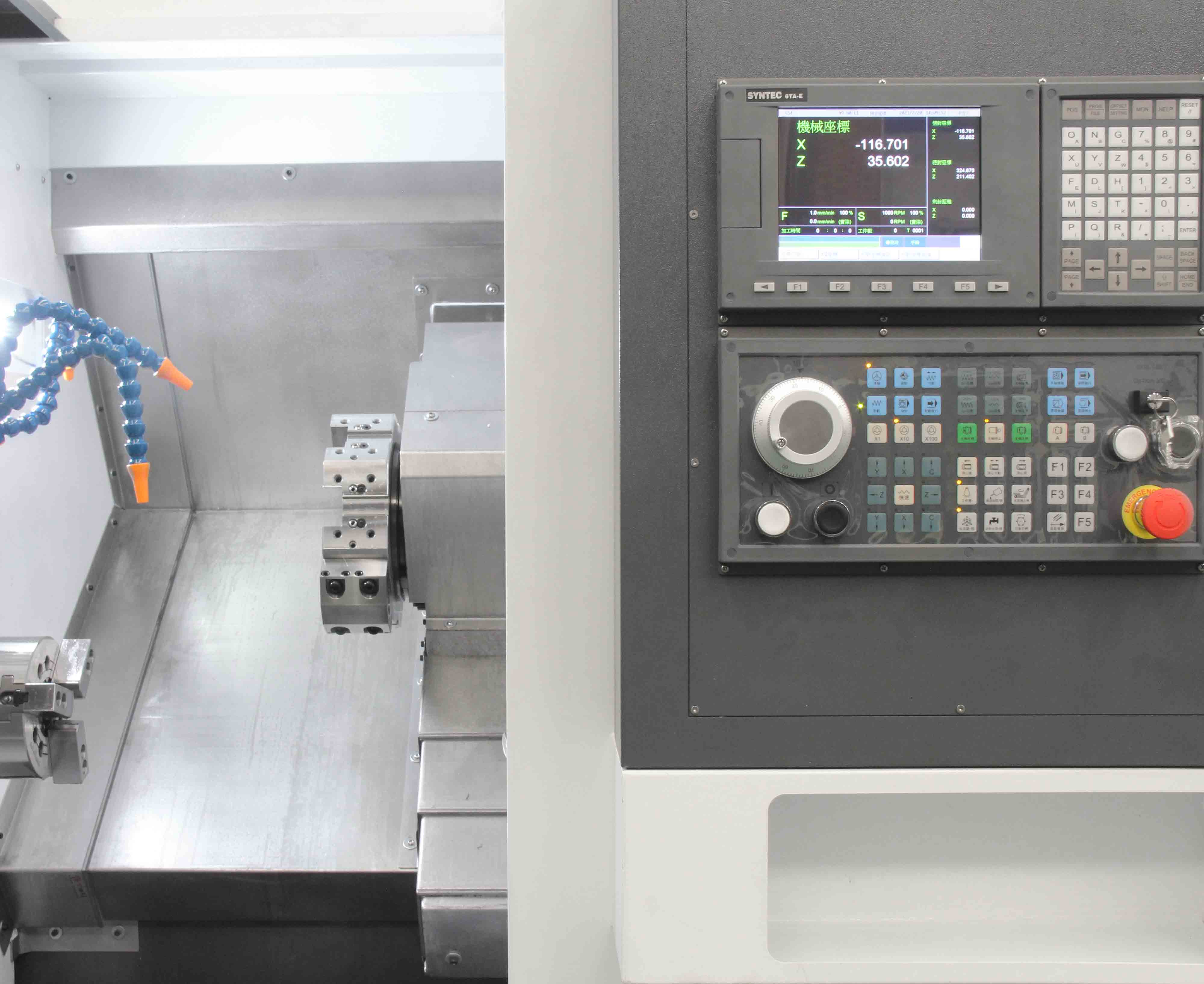

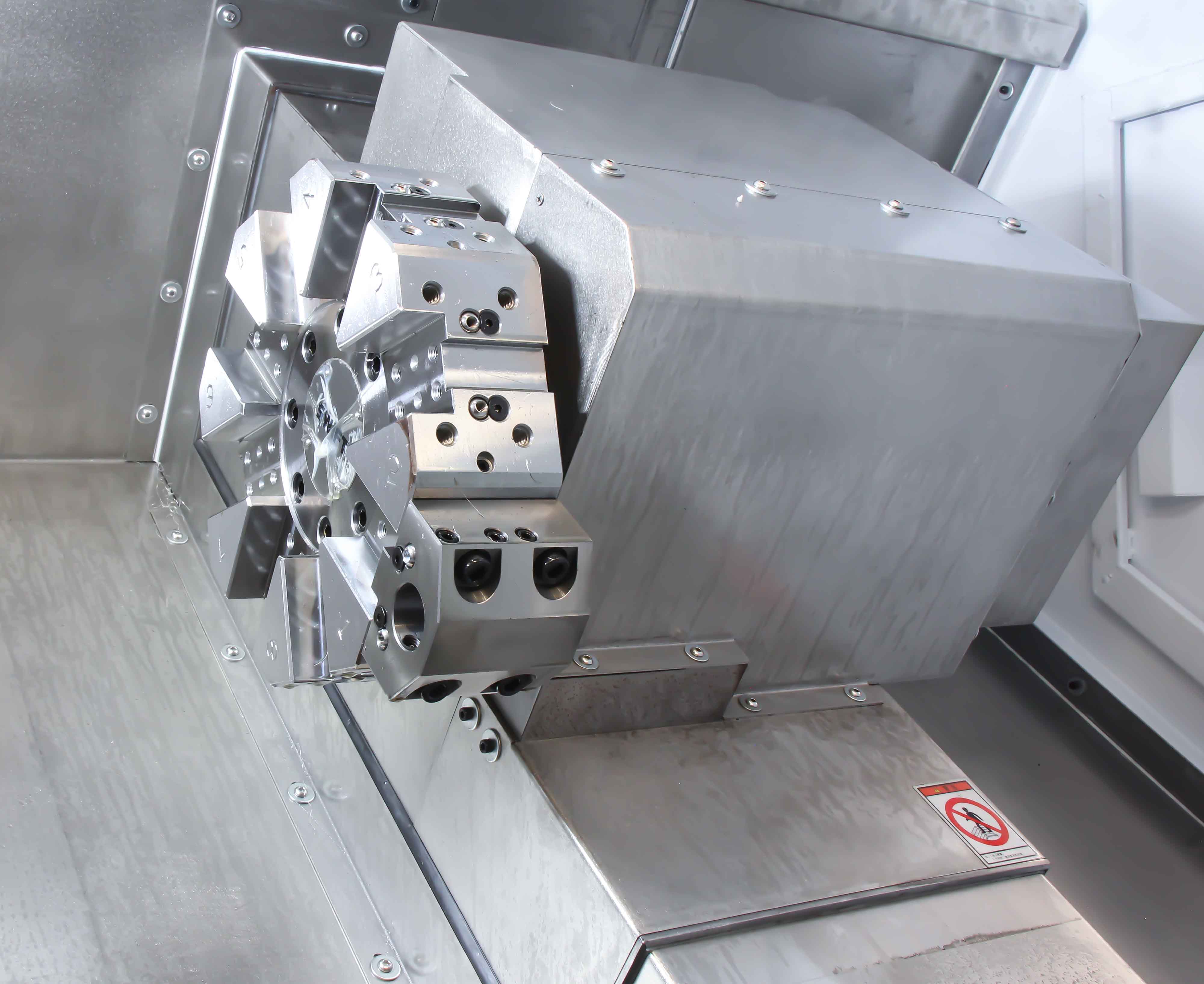

HXCNC-46ZD刀塔機詳情圖刀塔機細節

名稱	46ZD參數	名稱
床身最大回轉直徑	500mm	機身
滑板最大回轉直徑	260mm	系統
最大加工直徑（盤類）	450mm	主軸
最大加工工件長度	280mm	主軸伺服電機
最大棒料通孔直徑	Φ45mm	X/Z軸伺服電機
X軸有效行程（半徑）	250mm	刀塔電機
Z軸有效行程	320mm	刀塔
X/Z軸快速移動率	30m/min	線軌
X、Z軸伺服電機	新代1.7KW/1.7KW	絲桿
主軸鼻端形式	A2-5	絲桿軸承
主軸通孔直徑	Φ56mm	絲桿鎖緊螺母
主軸最高轉速	5500rpm	主電機皮帶輪
主軸伺服電機	5.5KW	編碼器帶輪
卡盤及回轉油缸規格	6寸	編碼器支座
主軸中心到地面距離	1020mm	主電機支座
主軸中心到前門距離	約320mm	編碼器同步帶
伺服刀塔	8/12工位	機床地腳
X/Z軸重復定位精度	±0.003mm	機床調整螺絲
X/Z軸定位精度	±0.005mm	主軸電機墊板
尾座結構方式	無	刀塔墊板
